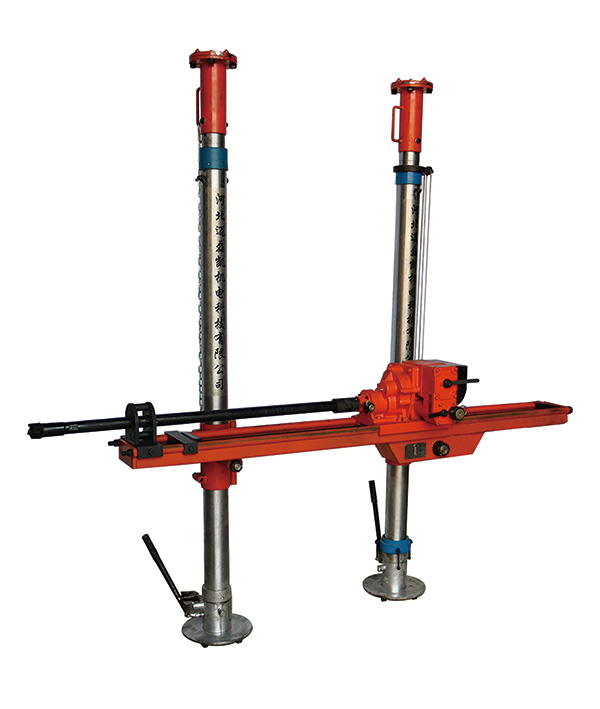

ZQJC-550/13.2S氣動架柱式鉆機
ZQJC-550/13.2S氣動架柱式鉆機
ZQJC-550/13.2S Pneumatic column drill
適用范圍：
ZQJC-550/13.2S型氣動架柱式鉆機該機主要用于探測地質構造煤層、探放水、抽放瓦斯、煤體注水、卸放壓力孔、巷道貫通超前孔、巷道錨桿支護孔及其他特殊用途。以壓縮空氣為動力，使用高效螺旋鉆桿或地質鉆桿。具有轉速高、扭矩大、重量輕、結構簡單、維修方便等特點。
產品特點：
1. 分體式結構、方便搬運、移機便捷。
2. 獨立的氣動馬達按比例自動進給、鉆孔速度快。
3. 有正反轉功能、方便鉆桿的更換拆卸。
4. 配有防倒裝置、操作更安全
基本性能 | 單位 | ZQJC-550/13.2S | |||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | |
額定轉矩 | N·m | 450 | 550 | 650 | |
額定轉速 | r/min | 210 | 230 | 240 | |
輸出功率 | kW | 9.8 | 13.2 | 16.3 | |
負荷轉矩 | N·m | 800 | 1000 | 1200 | |
失速轉矩 | N·m | 900 | 1050 | 1100 | |
啟動轉矩 | N·m | 850 | 1100 | 1150 | |
耗氣量 | m3/min | 7 | 8 | 9 | |
空載轉速 | r/min | 400 | 450 | 500 | |
1/2空載轉速 | r/min | 200 | 225 | 250 | |
1/2空載轉速下轉矩 | N·m | 400 | 510 | 550 | |
噪聲 | 聲壓級 | dB(A) | 110 | ||
聲功率級 | 120 | ||||
推進力 | kN | 12 | |||
鉆孔速度 | mm/min | 300 | |||
沖洗水壓力 | MPa | 0.6-1.2 | |||
導軌長度 | mm | 2100±20 | |||
導軌推進行程 | mm | 1370±20 | |||
工作高度 | mm | 2000±20 | |||
工作高度 | mm | 580±20 | |||
主機重 | kg | 120 | |||
架柱機重 | kg | 160 | |||
整機外形尺寸 | mm | 2100X580X2250（±50） | |||
